Поворотные консоли и муфты

Шланг высокого давления, который весь день лежит на полу бокса, живёт недолго: его переезжают колёса, он истирается о бетон, перекручивается и оставляет следы на кузове. Поворотная консоль поднимает шланг над постом, а поворотная муфта в точке подвеса даёт ему свободно вращаться вслед за мойщиком. В этом разделе собрано всё для такой системы — 74 позиции: консоли прямые, изогнутые и с наклоном 10°, консоли для пылесосов самообслуживания, удлинитель для грузового поста, поворотные устройства и муфты PA, R+M Suttner и Mecline, их недорогие аналоги, детали консоли и ремкомплекты. Консоли стоят от 17 630 руб., поворотные соединения — от 823 руб., ремкомплекты уплотнений — от 464 руб. Купить поворотные консоли и муфты для автомойки можно со склада в Москве или с доставкой в любой регион.

Как работает подвесная система поста

Мойка высокого давления на автомойке обычно стоит в техническом помещении, а к посту приходит только линия. На потолке или стене бокса закреплена консоль — штанга из нержавеющей стали, которая вращается на 360° вокруг точки крепления. По штанге проходит изолированный шланг, на конце к нему подключается рабочий шланг с пистолетом. Когда мойщик обходит машину, консоль разворачивается за ним, и ему не приходится тянуть рукав за собой.

Вращение обеспечивают поворотные муфты — вертлюги. Внутри муфты стоит подвижный вал с уплотнениями, благодаря которому одна сторона соединения вращается относительно другой при полном давлении. Именно муфта принимает на себя сотни оборотов за смену, поэтому она изнашивается первой и её уплотнения периодически меняют.

Поворотные узлы нужны не только на консоли. Вертлюг на входе пистолета разгружает кисть оператора, поворотный быстроразъём на стыке пистолета и копья позволяет менять насадку, не перекручивая линию, муфта на оси барабана подаёт воду во вращающуюся часть катушки, а угловое поворотное устройство разворачивает стационарную магистраль на 90° и оставляет ей подвижность.

Консоли: какую выбрать

Прямые

Классическое исполнение — горизонтальная штанга из полированной нержавеющей стали AISI 304 с итальянскими поворотными муфтами и изолированным шлангом. Длины — 1650, 1750, 2000 и 2150 мм, рабочее давление 280 бар, поток 40 л/мин (2400 л/ч), масса 8–10 кг. К ним добавляется короткая k1.5 на 1500 мм и 275 бар. Прямая консоль подходит для боксов с высоким потолком, где штанга свободно проходит над крышей машины по всему кругу.

Изогнутые

Изгиб поднимает шланг выше над крышей и опускает его к оператору под углом, а не петлёй. Это лучший вариант для боксов с невысоким потолком. В разделе — изогнутые консоли на 1,5 м (7 кг), 1,6 м (7,5 кг) и 1750 мм (8 кг), до 275 бар и 40 л/мин, с шарнирным соединением в комплекте.

С наклоном 10°

Небольшой уклон штанги приближает её конец к мойщику. Длина 1,7 м рассчитана на посты под легковые машины, 2 м — на просторные боксы, где с одной точки нужно дотянуться до всего кузова. Учтите только, что опущенный конец не должен мешать открыванию дверей высоких автомобилей.

Для пылесосов самообслуживания

Шланг пылесоса на мойке самообслуживания страдает так же, как шланг высокого давления. Для него есть две настенные консоли под шланг Ø38 мм: с поворотом на 180° (17 630 руб.) и на 360° (18 425 руб.). Труба — нержавеющая сталь AISI 304 с зеркальной полировкой, обойма подшипников — сталь 12Х18Н10Т. Консоль на 360° монтируется на вертикальные и горизонтальные поверхности, угловой переходник для настенного монтажа заказывается отдельно. Сами аппараты для такого поста — в разделе промышленных пылесосов.

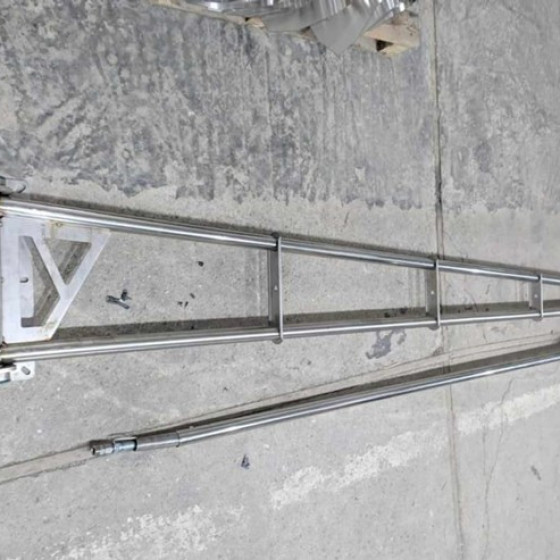

Удлинитель для грузового поста

Для мойки фур и автобусов стандартного вылета не хватает. Удлинитель консоли грузового поста выпускается длиной 3 и 4 м, на давление 280 или 400 бар в зависимости от версии, весит 20 кг и монтируется на стену с разворотом на 180°. Вход — наружная резьба 22×1,5, при этом удлинитель стыкуется с подключениями 1/4" и 3/8". Консоль и настенный крепёж к нему приобретаются отдельно.

Как подобрать консоль под бокс

1. Длина. Точку крепления ставят над центром поста, вылета должно хватать до обоих бамперов. Для легковых машин обычно достаточно 1,5–1,65 м, для кроссоверов и минивэнов — 1,75 м, для внедорожников и микроавтобусов — 2–2,15 м.
2. Высота потолка. Низкий потолок — изогнутая консоль, высокий — прямая. Проверьте, что при повороте конец консоли не задевает самые высокие машины на этом посту.
3. Параметры мойки. Давление аппарата не должно превышать 275 или 280 бар (в зависимости от модели), расход — 40 л/мин.
4. Крепёж. Подбирайте анкеры с запасом: к массе консоли 7–10 кг добавляется шланг с водой и рывки при работе. Настенное крепление K2504732 из окрашенной стали поставляется только в комплекте с консолью, чтобы совпали посадочные размеры. Если консоль нужно поднять над основанием, пригодится проставка из нержавейки высотой 100 мм — прямая или угловая.

Поворотные муфты и устройства

Муфты для консолей

Консольная муфта ставится в точке подвеса шланга. В разделе — оригинальные PA 26.1300.20 (1/4") и 26.1300.40 (3/8"), PA 26.1320.00 под магистраль 1/2", R+M Suttner ST-320, муфта для консолей easywash365+, прямые муфты PA 26.1060.00 и 26.1061.00, а также аналоги K2504717 и K25011548 на 400 бар и 90 °C. Отдельно — прямые муфты с метрической резьбой M22×1,5: R+M Suttner 200301060, 200301061 и Mecline K2504720, K2504721, K2504718. Они позволяют подключить шланг с гайкой напрямую, без переходника.

Прямые и угловые поворотные устройства

Прямые вертлюги PA SW6, SW25-E, SW 5 и Mecline выпускаются в латуни, никелированной латуни и нержавеющей стали. Угловые исполнения на 90° — Mecline 0212006250, 0212006260, 0212006270 и 4101000014, а для мощных стационарных линий — нержавеющие устройства 1/2" арт. 6034 на 350 бар и PA 26.1330.00 на 600 бар. Сюда же входят поворотные быстроразъёмы винтового типа PA 26.0900.00 и 26.0910.00 с резьбой M22×1,5.

Детали консоли и барабанов

Для ремонта самой консоли есть шланг K2504765 на 400 бар с присоединением 1/4", пружина-направляющая из нержавейки и проставки. Для катушек Tornado — муфта TS-EF02 к барабанам TS-1000FE и TS-1100FE и муфта TS-9714 к инерционным барабанам TS-GYG.

Как подобрать поворотную муфту

• Резьба с обеих сторон. В разделе встречаются 1/4", 3/8", 1/2" и M22×1,5, и важно, где наружная, а где внутренняя. У PA SW6 30.9009.99 обе стороны внутренние (1/4" и 3/8"), а у Mecline K2504718 обе наружные M22×1,5.
• Давление. Не ниже, чем у насоса. Диапазон — от 220 бар у PA SW 5 до 400 бар у нержавеющих соединений 2.004.35B и 2.004.35C и до 600 бар у PA 26.1330.00.
• Расход. Для большинства постов хватает 40 л/мин. Прямой вертлюг PA SW 5 под 1/2" рассчитан на поток до 160 л/мин — это вариант для промышленных установок.
• Температура. Если мойка греет воду, берите муфту с запасом по температуре: консольные аналоги ограничены 90 °C, а поворотные быстроразъёмы PA 26.0900.00 и 26.0910.00 держат до 160 °C.
• Материал и уплотнения. Латунь дешевле и подходит для умеренных нагрузок, нержавеющая сталь — для постоянной работы и агрессивной химии. Кольца Viton устойчивы к маслам и активным составам, EPDM хорошо переносит моющую химию.

Модели и цены

Среди брендов больше всего позиций у Mecline (17, от 1 142 руб.) и PA (16, от 1 351 руб.), у R+M Suttner — 7 позиций от 2 024 руб. Остальное — консоли, детали и аналоги без бренда, в том числе самые доступные ремкомплекты.

Обслуживание

Первый признак износа муфты — капли в точке вращения или тугой ход консоли. Не тяните с ремонтом: заклинившая муфта за пару недель перекручивает и губит шланг. Ремкомплекты уплотнений есть для аналогов PA 26.1300.20 и 26.1300.40, для R+M Suttner ST-320 (оригинальный и аналог), для PA SW90 и прямого фитинга PA MR-I, для прямых и угловых соединений Mecline, включая набор Viton. Заказывайте запасной комплект сразу с муфтой — он стоит в разы дешевле самой детали, а замена занимает несколько минут и не останавливает пост надолго.

При плановом осмотре проверьте также пружину-направляющую, затяжку анкеров и состояние шланга внутри консоли. Для комплектации поста понадобятся шланги высокого давления и пистолеты, а если шланг удобнее сматывать, а не подвешивать, — катушки для шлангов.

Где купить

Купить поворотную консоль или муфту можно со склада в Москве (Перовский проезд, 54с19) — самовывоз по согласованию с менеджером — или с доставкой: по Москве и области работает наша курьерская служба, в регионы отправляем транспортной компанией, до терминала в Москве довозим бесплатно. Позиции, которых нет на складе, привозим под заказ. Цены указаны с НДС, организациям выставляем счёт и передаём закрывающие документы. Консоли работают в паре с стационарными мойками высокого давления — их тоже можно подобрать у нас.
