Электромагнитные клапаны для моек и автомоек

Электромагнитный клапан — это «кран с приводом от катушки»: он открывает или перекрывает поток воды, раствора или химии по электрическому сигналу от контроллера, реле или таймера. Без таких клапанов не работает ни одна автомойка самообслуживания, ни одна стационарная установка с переключением программ, ни дозирующий узел. В разделе «Электромагнитные клапаны» на Portotecnica.org — 33 модели: высокого давления до 250 бар для линий после насоса и низкого давления до 10–16 бар для подачи воды, заполнения баков и дозирования. Катушки на 12 В DC, 24 В AC и DC, 220 В AC, корпуса из латуни и нержавеющей стали, резьба от 1/4" до 1". Цены — от 3 407 до 21 446 руб. Рассказываем, где какой клапан ставить, как не перепутать напряжение катушки и что означают обозначения «нормально закрытый» и «нормально открытый».

Где работают электромагнитные клапаны

Моечное оборудование давно перестало быть просто «насос плюс пистолет». Современная установка — это набор линий, которые включаются и выключаются автоматически. Типичные места установки соленоидных клапанов:

• Посты мойки самообслуживания. Клиент выбирает на пульте программу — вода под давлением, пена, воск, ополаскивание осмосом, — и контроллер открывает соответствующий клапан. Здесь нужны клапаны высокого давления, рассчитанные на тысячи циклов в день.
• Стационарные многопостовые установки. Один насосный агрегат питает несколько постов, а электромагнитные клапаны распределяют поток. Такие системы собирают на базе стационарных моек высокого давления.
• Дозирование химии. Клапан открывает подачу воды к дозатору или линию концентрата, когда нужно приготовить раствор, и закрывает её по сигналу датчика уровня или таймера.
• Заполнение буферных баков и водоподготовка. На входе в бак мойки или в систему обратного осмоса стоит клапан низкого давления с датчиком уровня — вода набирается автоматически, без перелива.
• Зимние режимы. На открытых постах клапаны используют для слива воды из линий или периодической прокачки, чтобы вода не замерзала в шлангах и пистолетах.

Как устроен соленоидный клапан

В корпусе клапана есть седло и запорный элемент — плунжер или мембрана. Сверху надета катушка. Когда на неё подают напряжение, возникает магнитное поле, которое втягивает сердечник и открывает (или, наоборот, закрывает) проход. Когда напряжение снимают, пружина возвращает сердечник в исходное положение.

Нормально закрытый и нормально открытый

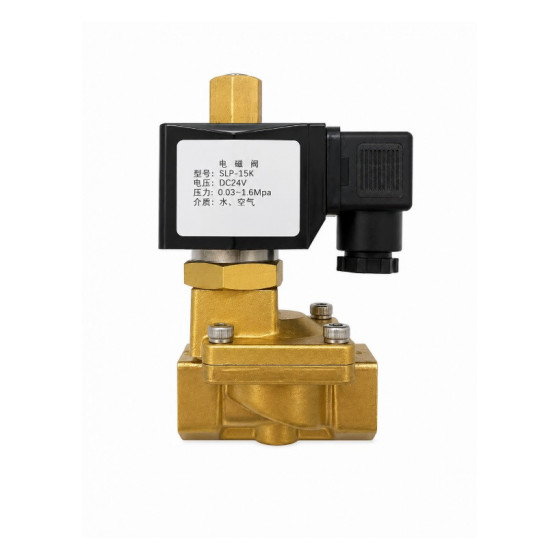

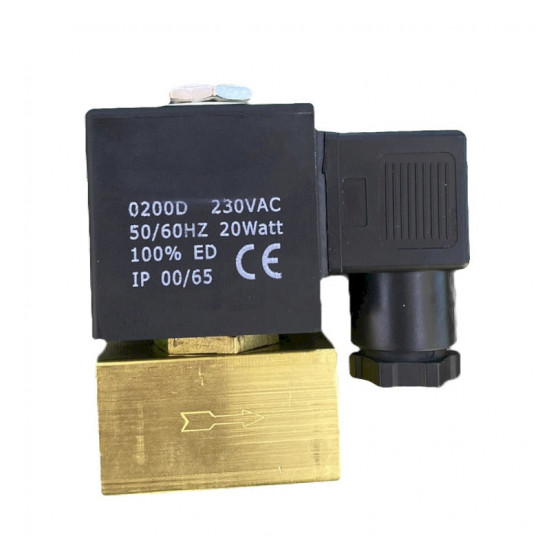

Нормально закрытый (НЗ, NC) клапан без питания перекрыт и открывается только при подаче напряжения. Это самая распространённая схема: при отключении электричества вода не течёт, что безопасно для поста и помещения. Клапаны из нержавеющей стали MOSV на 0–200 бар в каталоге — именно нормально закрытые. Нормально открытый (НО, NO) клапан, наоборот, пропускает воду без питания и перекрывает её при подаче сигнала. Такие модели нужны реже — например, для дренажа или линий, которые должны оставаться открытыми при аварии. В каталоге это клапаны на 16 бар с резьбой 1/2": MOSV22008 на 220 В AC и MOSV22007 на 24 В DC.

Прямого действия и с сервоприводом

В клапане прямого действия катушка сама поднимает запорный элемент — он срабатывает даже без перепада давления, но на больших диаметрах требует мощной катушки. В клапане с сервоприводом (пилотным) катушка открывает маленький канал, а основное отверстие открывает давление самой воды. Такие клапаны компактнее на больших проходах, но для уверенного срабатывания им обычно нужен минимальный перепад давления. Тип конструкции конкретной модели уточняйте у менеджера, если клапан ставится на самотёчную линию или на выход бака без напора.

Что есть в разделе: высокое и низкое давление

Клапаны высокого давления

Эти клапаны ставят после насоса — на линию к пистолету, пенокомплекту или распределителю постов. Главное требование — выдерживать рабочее давление насоса и частые переключения.

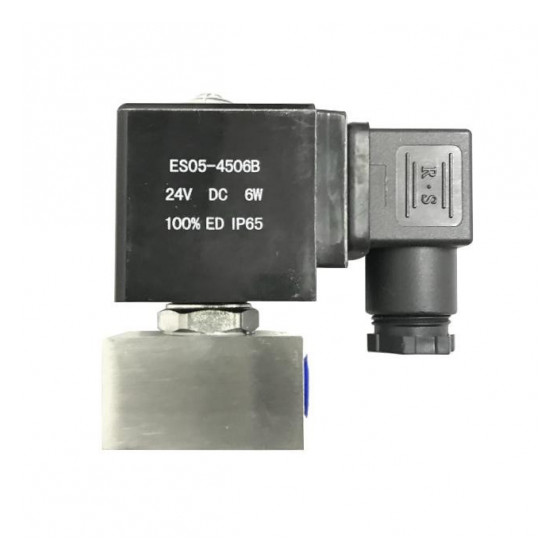

• YSE-1.5 — резьба 1/4", 200 бар в исполнениях на 24 В AC и DC и 250 бар в исполнении на 220 В AC, цена от 9 292 руб.

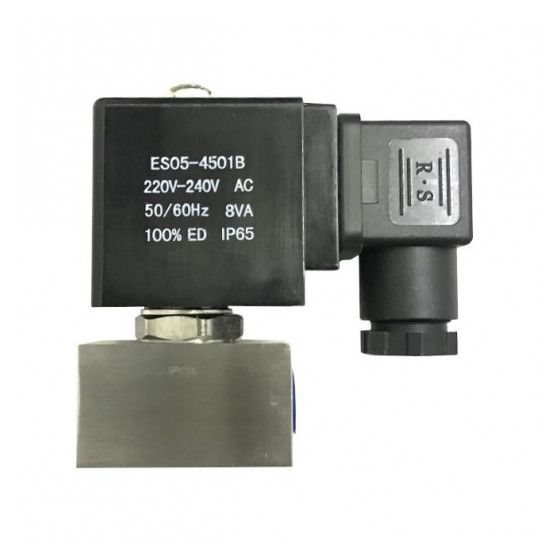

• YSE-2.0 — нержавеющая сталь, резьба 1/4", 180 бар (220 В AC) или 200 бар (24 В AC), 8 352 руб.
• YSE-10Es — увеличенный проход 3/8", 150–160 бар, масса 1,1 кг, варианты AC 220 В, AC 24 В и DC 24 В, 21 446 руб.

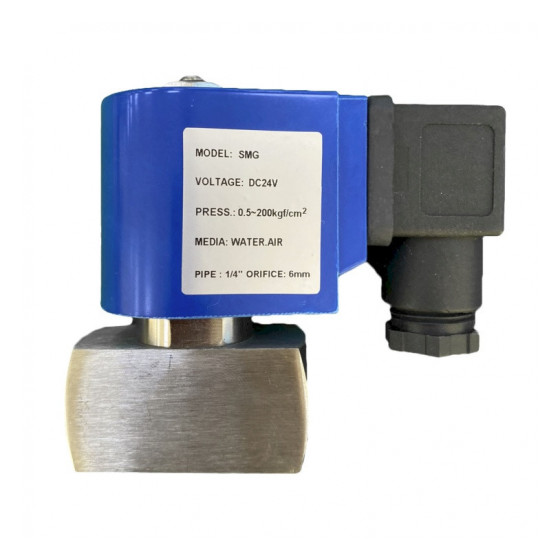

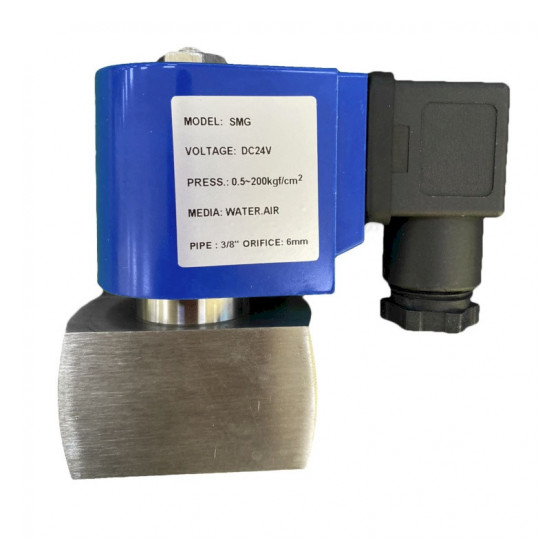

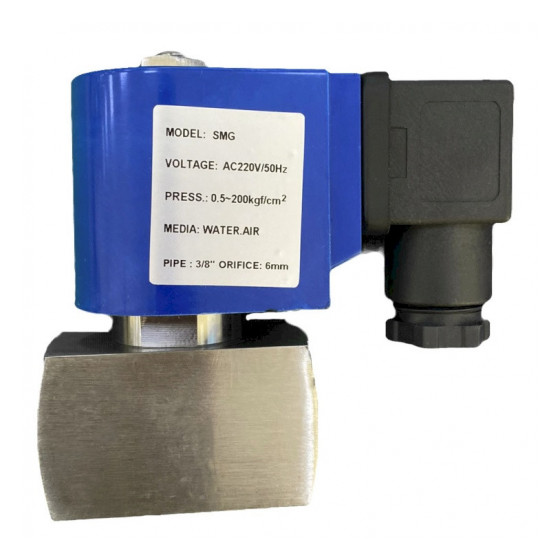

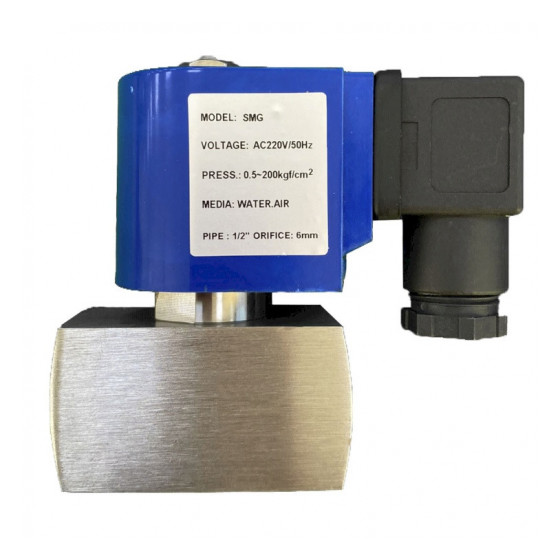

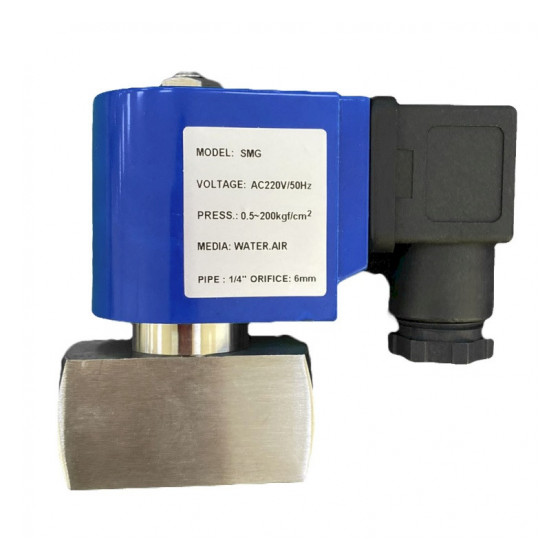

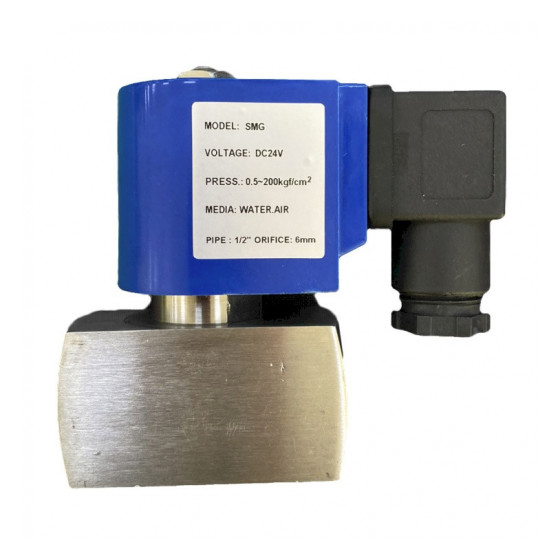

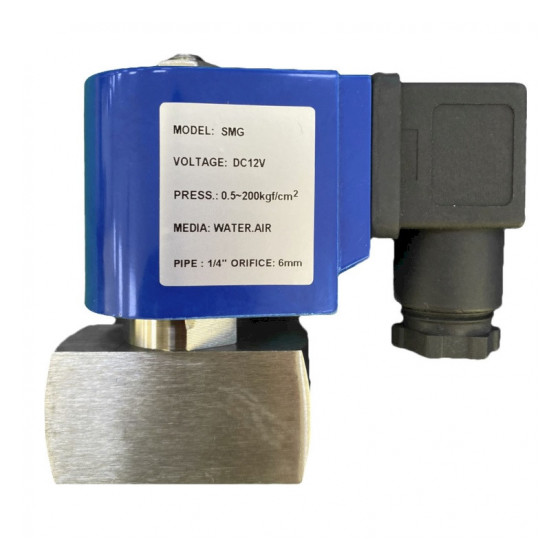

• Клапаны 0–200 бар из нержавеющей стали (MOSV22005, 22006, 22009–22013) — нормально закрытые, резьба 1/4", 3/8" или 1/2", катушки DC 12 В, DC 24 В или AC 220 В, от 14 566 руб.

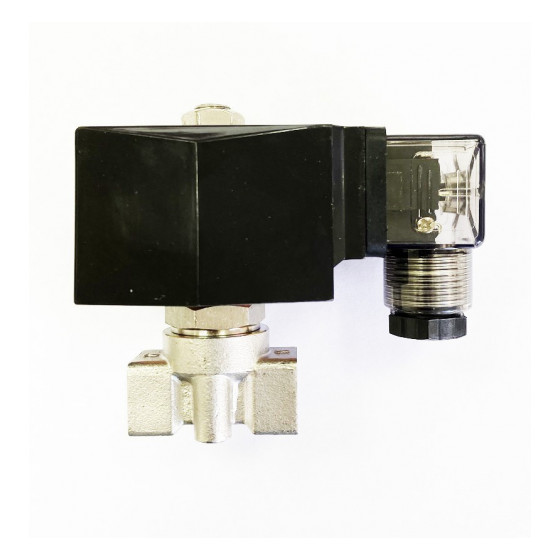

• K2505846 и K2505847 — бюджетные клапаны на 150 бар с резьбой 1/4", на 220 В AC и 24 В AC, от 5 742 руб.

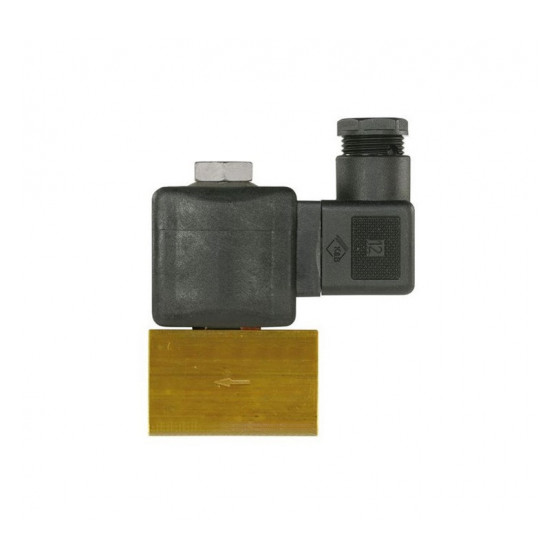

• R+M Suttner 83200 и 83201 — клапаны немецкой марки на 130 бар с резьбой 1/4" (напряжение катушки уточняйте при заказе), от 20 611 руб.

Клапаны низкого давления

Эти модели работают на подающих линиях: вода из водопровода, заполнение бака, подача раствора к дозатору, линии осмоса. Давление — до 10 или 16 бар, зато проходы больше: 1/2", 3/4" и 1".

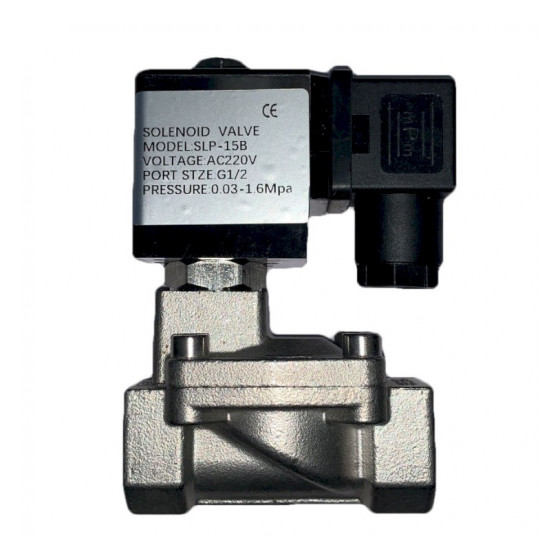

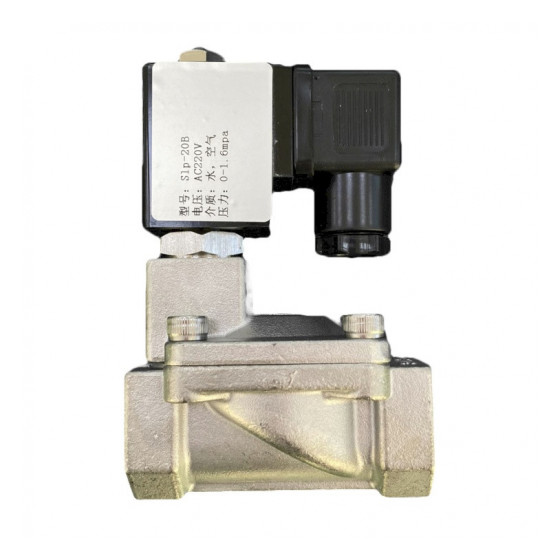

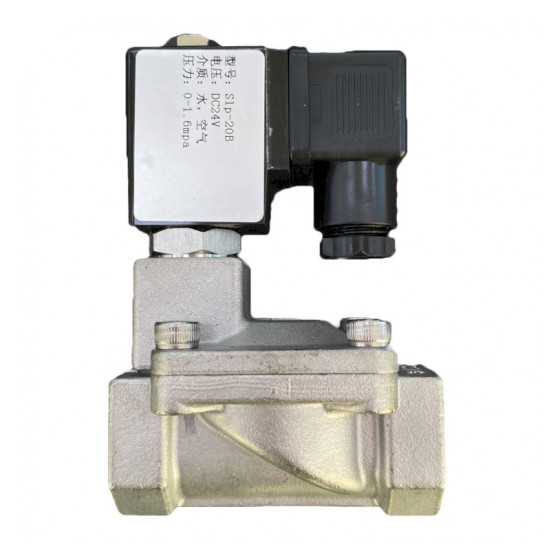

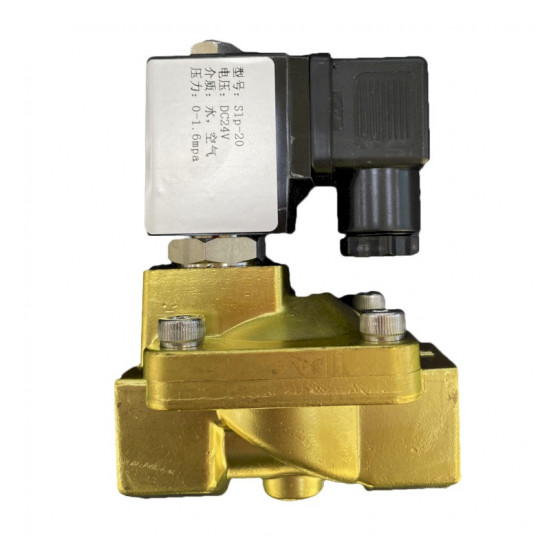

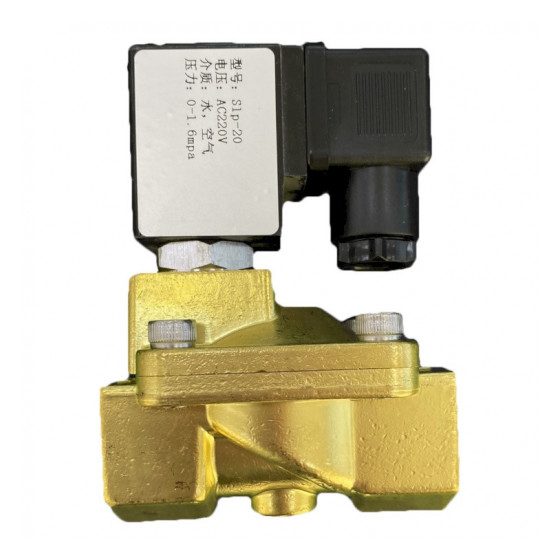

• MOSV на 16 бар — латунные и из нержавеющей стали, резьба 1/2" или 3/4", катушки 220 В AC или 24 В DC, нормально закрытые и нормально открытые, от 3 407 руб.
• ZW-15N, ZW-20N, ZW-25N — латунные клапаны на 10 бар с резьбой 1/2", 3/4" и 1" соответственно, от 5 046 руб.

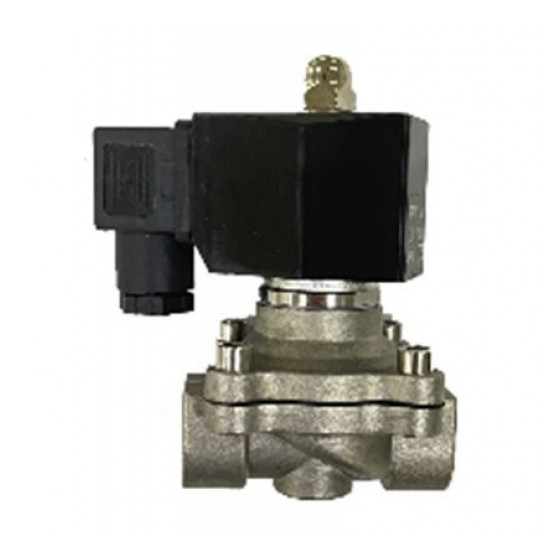

• M-00008010 — нержавеющая сталь, 10 бар, 1/2", 220 В, 4 297 руб.

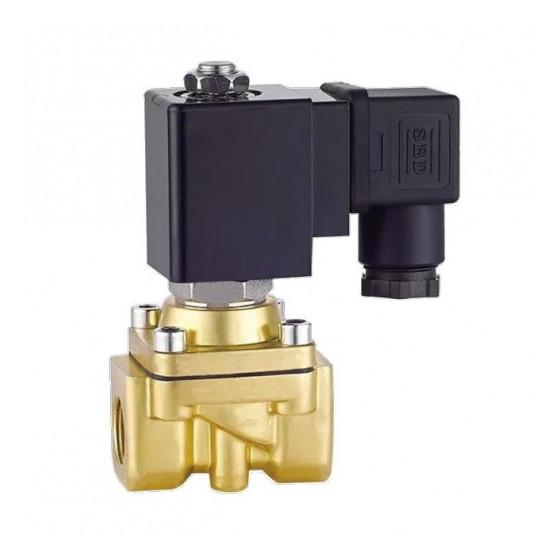

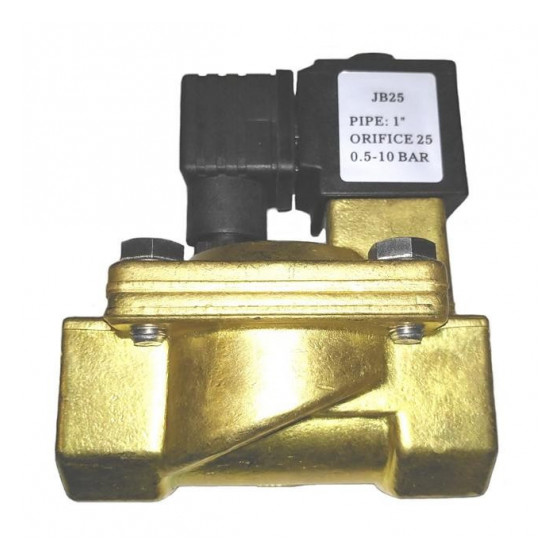

• AquaPro SV-4 (1/2", 220 В, 10 бар) и AquaPro 220BJB25 (1", 220 В, 10 бар) — 5 421 и 8 062 руб.

Клапаны из нержавеющей стали выбирают для линий с концентратами моющих средств, кислотной химией и деминерализованной водой после осмоса — латунь в такой среде со временем темнеет и корродирует.

Как выбрать электромагнитный клапан

1. Давление в точке установки. На напорной линии после насоса клапан должен выдерживать максимальное давление аппарата с запасом. Для поста самообслуживания на 150–170 бар подойдут YSE-1.5 или клапаны 0–200 бар, для линий до 130 бар — R+M Suttner 83200/83201. На подающей линии хватит клапана на 10–16 бар.
2. Напряжение и род тока катушки. Это самая частая ошибка при заказе. Катушка на 24 В AC рассчитана не на тот режим, что катушка на 24 В DC, и при подмене работает плохо или перегревается. Катушка на 220 В в цепи 24 В просто не сработает, а катушка на 24 В, подключённая к 220 В, сгорит. Посмотрите, что выдаёт контроллер или блок реле вашей мойки, и выбирайте клапан под этот выход.
3. Безопасность. На постах самообслуживания, где рядом вода и клиенты, цепи управления часто делают на безопасном напряжении 24 В. Это удобнее и при монтаже, и при обслуживании.
4. Схема НЗ или НО. Для подачи воды, пены и химии — почти всегда нормально закрытый клапан. Нормально открытый — для особых задач, где линия должна быть открыта при пропадании питания.
5. Резьба. Все клапаны раздела — с внутренней резьбой на входе и выходе: 1/4", 3/8", 1/2", 3/4" или 1". Сечение не должно быть меньше сечения линии, иначе клапан станет «узким местом» и снизит расход.
6. Материал. Латунь — для воды и типовой химии, нержавеющая сталь — для агрессивных сред и осмоса.

Сравнение моделей

Характеристики и цены взяты из карточек товаров. Прочерк означает, что материал корпуса в карточке не указан, — его можно уточнить у менеджера.

Пример: какие клапаны нужны одному посту самообслуживания

Чтобы было понятнее, разберём типовой пост мойки самообслуживания с программами «вода», «пена», «воск» и «осмос». Конкретная схема зависит от контроллера и производителя установки, но логика почти всегда одна.

1. Вход воды в буферный бак. Латунный нормально закрытый клапан на 10–16 бар с резьбой 3/4" или 1" (например, ZW-20N, ZW-25N или MOSV22002) открывается по сигналу датчика уровня и наполняет бак.
2. Линия осмоса. Деминерализованная вода агрессивна к латуни, поэтому здесь логичен клапан из нержавеющей стали — MOSV22004 на 220 В или MOSV22003 на 24 В DC.
3. Подача химии к дозаторам. На каждую программу — свой клапан низкого давления с резьбой 1/2". Он открывает воду к дозатору, пока программа активна.
4. Напорная линия к пистолету. После насоса ставят клапан высокого давления, который переключает поток между программами или отсекает линию, когда время клиента закончилось. Для поста на 150–170 бар подойдут YSE-1.5 или MOSV 0–200 бар с катушкой под напряжение контроллера.

Получается от четырёх до восьми клапанов на пост, а на многопостовой мойке — несколько десятков. Поэтому при проектировании выгодно унифицировать напряжение катушек и резьбу: запас из двух-трёх одинаковых клапанов на складе мойки позволяет заменить вышедший из строя узел за несколько минут, не останавливая пост на время доставки. Оригинальные клапаны немецкой марки собраны в подборке электромагнитные клапаны R+M Suttner, недорогие аналоги — в общем списке раздела.

Монтаж и обслуживание

Электромагнитный клапан служит долго, если соблюдать несколько правил:

• Соблюдайте направление потока. На корпусе нанесена стрелка. Клапан, установленный «наоборот», может не закрываться или пропускать воду.
• Ставьте фильтр перед клапаном. Песок и окалина застревают в седле и в пилотном канале, клапан перестаёт закрываться полностью. Подходящие сетчатые фильтры есть в разделе фильтры и поплавковые клапаны.
• Защищайте катушку от воды. Разъём должен быть герметичным, кабель — заведён снизу, чтобы вода не стекала по нему к контактам.
• Не держите катушку под напряжением без необходимости. Постоянно включённая катушка нагревается; если по схеме клапан большую часть времени должен быть открыт, логичнее выбрать нормально открытое исполнение.
• Сливайте воду на зиму. Замёрзшая вода разрывает корпус и мембрану. На открытых постах предусмотрите слив или прокачку незамерзающей жидкостью.

Если клапан перестал открываться, первым делом проверьте напряжение на разъёме и сопротивление катушки: часто меняют весь клапан, хотя виновата проводка или реле. Если он не закрывается до конца — разберите его и очистите седло. Для регулировки давления после насоса нужен другой узел — регулятор высокого давления, а для точной подачи химии — дозирующий насос.

Купить электромагнитный клапан в Москве с доставкой

Portotecnica.org комплектует автомойки, сервисные центры и производственные предприятия. Для заказа клапанов это означает:

• склад в Москве на Перовском проезде, 54с19, самовывоз по будням с 10:00 до 18:00 после согласования с менеджером;
• доставка по Москве своей службой — 600 руб. при заказе от 5 000 руб., бесплатно от 40 000 руб.; в регионы — любой транспортной компанией, до терминала в Москве бесплатно;
• оплата наличными, картой или по счёту, цены с НДС, для юрлиц — закрывающие документы;
• при оснащении нескольких постов клапаны удобно заказывать партией вместе с фильтрами, регуляторами и шлангами — менеджер соберёт спецификацию.

Телефон +7 (499) 113-60-98 (пн–пт, 9:00–18:00), почта info@portotecnica.org.
