Катушки для шлангов

Рукав высокого давления, брошенный кольцами на пол, собирает песок, попадает под колёса и перегибается на углах — именно так чаще всего и заканчивается его срок службы. Катушка для шланга высокого давления решает сразу несколько задач: хранит рукав намотанным, выдаёт ровно столько, сколько нужно оператору, и убирает остаток после работы. В разделе около пятидесяти позиций: компактные ручные катушки на 15 м, инерционные барабаны Tornado и Ramex, автоматические катушки из нержавеющей стали для пищевых и химических производств, модели на 600 бар и промышленный барабан с гидроприводом на 120 м рукава 1". Цены — от 8 344 руб. за ручную металлическую катушку, аксессуары для намотки — от 878 руб. Купить катушку можно со склада в Москве или с доставкой в регион.

Что даёт катушка на посту мойки

На автомойке, в клининговой компании или на производстве шланг разматывают и сматывают десятки раз за смену. Без барабана эта работа отнимает время и ведёт к износу: рукав трётся о бетон, перекручивается, на нём появляются заломы, а фитинги бьются о пол. Катушка превращает шланг в аккуратный узел, который крепится на стену, стойку, пол или сам аппарат. Для поста на базе мойки Portotecnica это ещё и порядок: оператор не спотыкается о рукав, а клиент на мойке самообслуживания не тянет шланг через лужу.

Есть и экономический довод. Шланг высокого давления длиной 20–30 м — заметная статья расходов, и хранение на барабане избавляет его от главных причин износа — истирания, заломов и наездов. На длинных трассах — ЖКХ, промышленные площадки, каналопромывка — без катушки на 50–100 м работать просто невозможно.

Ручная, инерционная или с гидроприводом

Ручные катушки

Намотка рукояткой — самый простой и надёжный вариант, в нём нечему ломаться. Подходит там, где шланг используют время от времени или тянут на большое расстояние. В разделе — металлические катушки на 15, 30, 50 и 60 м (275 бар), нержавеющие барабаны на 50 и 100 м, катушки EF520/25 и DLS-500/25 на 350 бар, настенный AVMK 100 на 500 бар, Ramex AVM 9100 FE, 9110 FE, 9919 FE и 9921 FE для рукава 50–100 м.

Инерционные (автоматические)

Пружинный механизм сматывает шланг сам: оператор вытягивает нужную длину, механизм фиксирует её, а после лёгкого рывка рукав уходит на барабан. Это стандарт для автомоек с интенсивным потоком машин. Представлены Tornado TS-1000FE и TS-1100FE, нержавеющие TS-GYG400, TS-GYG460 и TS-GYG4615-SS, барабаны PWHR-02 и PWHR-04, Ramex серий AV и HR, катушки EF480/25 и 1009.0120.00.

С безопасным сматыванием

Ramex HR 1000 BK и HR 1100 BK оснащены тормозом, который ограничивает скорость намотки: рукав возвращается медленно и не хлещет людей рядом. Такое исполнение выбирают для участков, где работают несколько операторов. Уже установленную катушку серии HR можно дооснастить комплектом KIT BK.

С гидроприводом

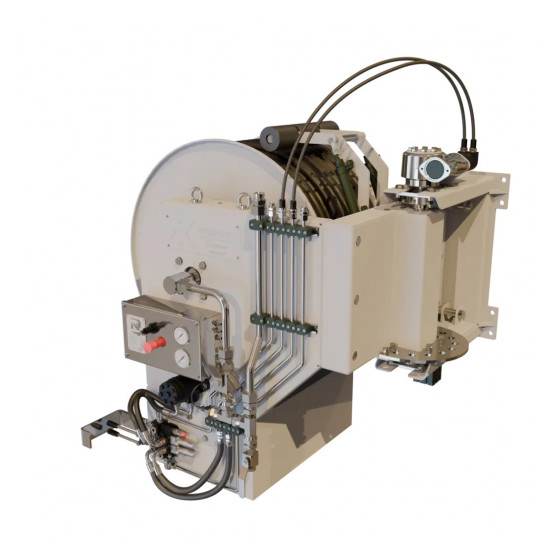

Барабан XTREME на 120 м рукава 1" предназначен для каналопромывочных машин и тяжёлой промышленной техники: намотка и укладка шланга автоматические, консоль поворачивается гидроприводом до 180°.

Параметры выбора

1. Длина и диаметр рукава. Ёмкость барабана указывается для конкретного шланга: например, Ramex HR 826 берёт 25 м рукава 1/2" или 30 м рукава 3/8", AVM 9310 — 50 м 3/8" или 35 м 1/2". Длинный шланг на маленькой катушке не поместится, а короткий на большой будет наматываться неровно.
2. Давление. Катушка должна держать давление насоса: в разделе есть модели на 200, 250, 275, 350, 500 и 600 бар. Ramex AVM 9320, 9520 и HR 1200 рассчитаны на 20–100 бар — они для подачи воды и смыва, а не для линии высокого давления.
3. Горячая вода. Для аппаратов с подогревом смотрите на допуск: у Ramex HR 3400, HR 826, HR 1000 BK и катушек EF — до 140 °C, у катушки 1009.0120.00 — до 150 °C, у многих окрашенных моделей — до 90 °C.
4. Материал. Окрашенная сталь дешевле и подходит для обычной автомойки. Нержавейка AISI 304 нужна на пищевых, химических и животноводческих объектах, где корпус постоянно контактирует с водой и дезинфекцией.
5. Присоединения. Резьбы на входе и выходе различаются — от 1/4" до 1", встречаются и внутренние, и наружные. Сверьте их с вашим шлангом подачи и рукавом, чтобы не собирать цепочку переходников.

Производители и цены

Ramex — линейка с самым широким выбором: инерционные AV HP 15 и AV HP 30, окрашенные HR 1000 FE, HR 1100 FE, HR 3500 FE, нержавеющие HR 3400 и HR 1200, ручные AVM, модели с тормозом BK и версия HR 1100 600 FE на 600 бар. Цены — от 35 890 до 136 188 руб.

Tornado — инерционные барабаны из окрашенной стали TS-1000FE и TS-1100FE от 19 499 руб. и нержавеющие TS-GYG на 350 бар от 43 769 руб.

Бюджетный сегмент — ручные катушки MOHR от 8 344 руб., инерционные PWHR от 19 305 руб., катушка K2505072 на шарикоподшипниках для рукава до 100 м — 19 500 руб.

Монтаж, аксессуары и уход

Катушку крепят на несущую стену или стойку анкерами, рассчитанными на её массу: у автоматических Ramex и EF это 13–36 кг, плюс вес шланга с водой. Для барабанов PWHR есть кронштейн M-LB003, а нержавеющий поворотный кронштейн 7017 позволяет катушке разворачиваться за оператором, чтобы рукав не перегибался на выходе.

• Стопоры шланга 1/2" с отверстием 19–21, 20 и 22,5 мм фиксируют точку, дальше которой рукав не сматывается, — от 878 руб.
• Комплекты намотчика KIT HDS 150 и KIT HDL 150 для Ramex HR 1100 и HR 3500 заменяют изношенный механизм без покупки новой катушки.
• Поворотная муфта на оси — главный изнашиваемый узел: течь по оси означает износ её уплотнений. Муфты для барабанов Tornado и ремкомплекты ищите в разделе поворотных муфт и узлов.

Не отпускайте рукав на инерционной катушке «в свободный полёт», сопровождайте его рукой. На зиму в неотапливаемом боксе сливайте воду из шланга и барабана.

Покупка в Portotecnica.org

Мы продаём мойки высокого давления Portotecnica и всё для их работы, поэтому подбираем катушку под конкретный пост: по давлению аппарата, длине рукава и резьбам. Ходовые модели — на складе в Москве (Перовский проезд, 54с19), остальное привозим под заказ из Италии. По Москве возит собственная служба (при заказе от 40 000 руб. в пределах МКАД — бесплатно), в регионы — транспортная компания на ваш выбор. Оплата наличными, картой или по счёту, цены с НДС. Шланг к катушке подберите в разделе шлангов высокого давления, настенные держатели для рукава — в разделе держателей, другие аксессуары для моек высокого давления — в общем разделе. Телефон +7 (499) 113-60-98, info@portotecnica.org.
